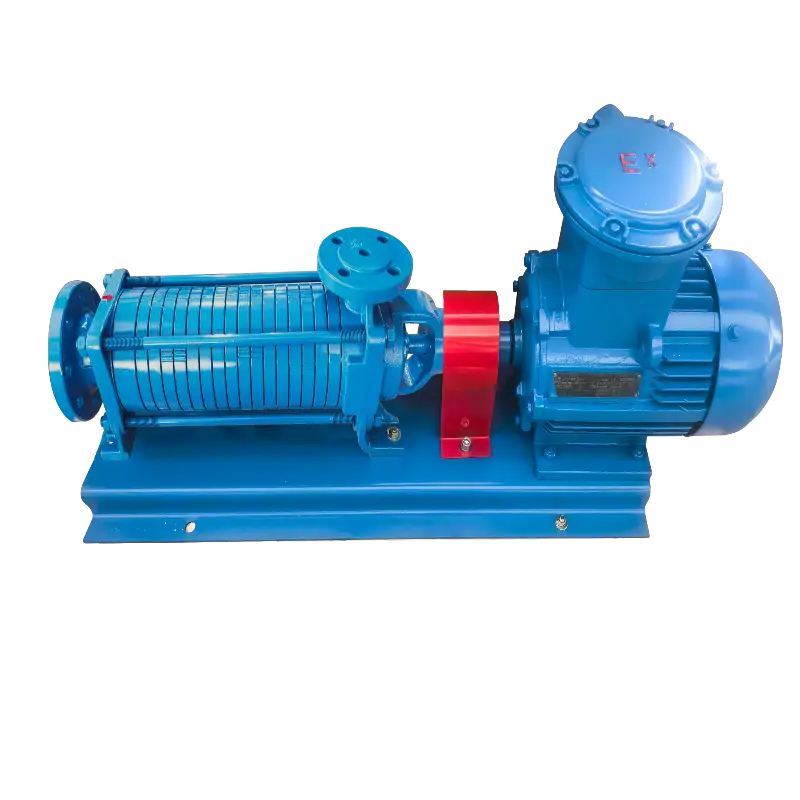

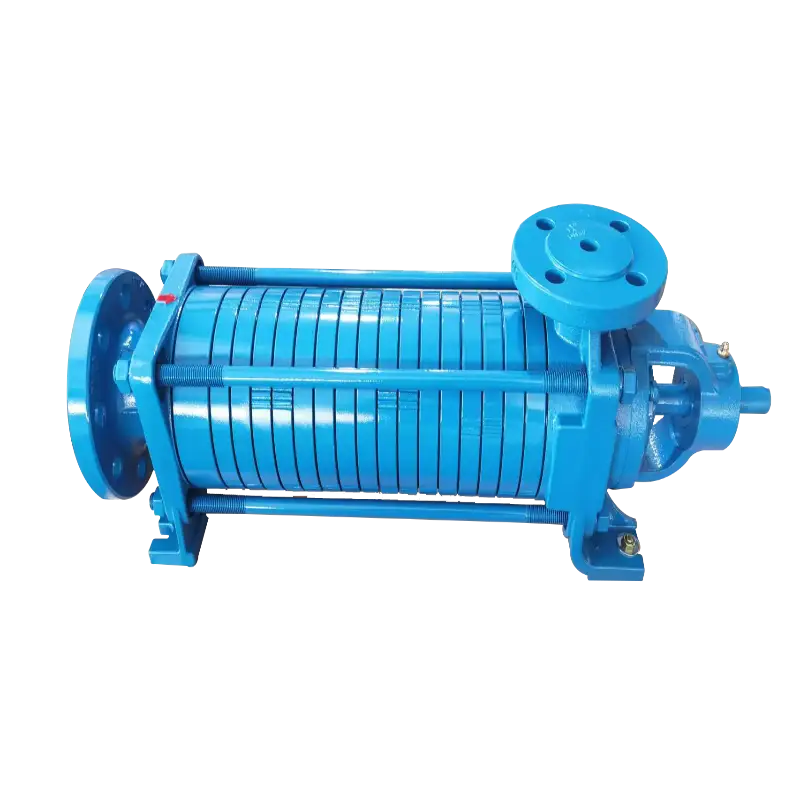

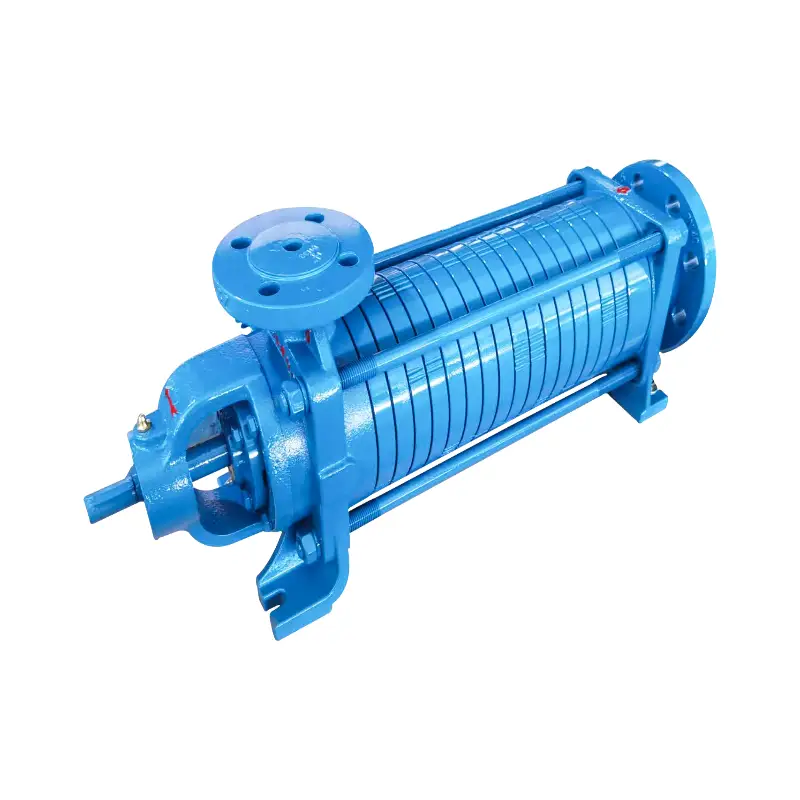

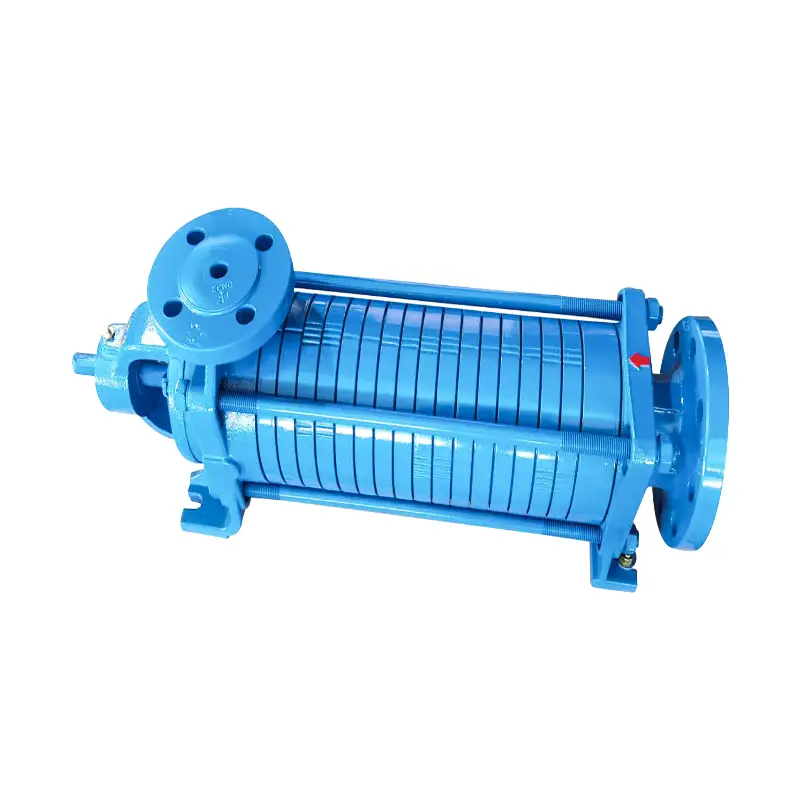

Цей багатоступінчастий насос для скрапленого газу є відцентровим проточно-канальним насосом горизонтальної конструкції та 8 ступенями. Він приймає механічне ущільнення без зовнішнього охолодження. Оснащений турбіною попереднього стиснення на кінці всмоктування, цей багатоступінчастий насос для скрапленого газу чудово працює за умов низького NPSH, пропонуючи високу швидкість потоку та високий тиск.
Насос складається з чотирьох основних компонентів: опорної секції, приводної секції, підшипників і ущільнювальних компонентів. Опорна секція складається з впускної опорної рами, вихідної опорної рами, вузла передньої направляючої лопатки, перегородки напрямної лопатки, вузла напрямної лопатевої втулки, випускного з’єднувача, кришки та корпусу підшипника – випускний з’єднувач використовує стяжні болти для скріплення кожної секції разом для формування робочої камери. Секція приводу складається з ведучого вала, крильчатки переднього ступеня, мідної крильчатки та паралельної шпонки – вал приводить в рух крильчатку через шпонку для створення відцентрової сили. Підшипники включають підшипники втулки передньої направляючої лопатки, підшипники втулки направляючої лопатки та підшипники кочення. Ущільнювальні компоненти складаються з ущільнювальних кілець і механічних ущільнень.
Параметр наступний.
|
Напрямок обертання |
Проти годинникової стрілки, якщо дивитися на кінець приводного вала |
|
Максимальний робочий тиск |
2,8 МПа |
|
швидкість |
1450 об/хв |
|
потужність |
5,5 кВт, 380 В |
|
Температура навколишнього середовища |
від -20°C до 60°C |
|
етап |
8 |
Цей багатоступінчастий насос для скрапленого газу має горизонтальну конструкцію з 8-ступеневими робочими колесами, що забезпечує високий напір і велику продуктивність. Механічне ущільнення не вимагає додаткової системи охолодження, що спрощує встановлення та обслуговування. Турбіна попереднього стиснення на кінці всмоктування ефективно знижує вимоги до NPSH, забезпечуючи стабільну роботу навіть за поганих умов всмоктування. Завдяки компактній конструкції та плавній роботі цей багатоступінчастий насос для скрапленого газу підходить для тривалого обслуговування у важких умовах.
Цей багатоступінчастий насос для скрапленого газу підходить для наповнення балонів, перекачування зрідженого газу з наземних резервуарів для зберігання та завантаження та розвантаження автоцистерн. Він працює з різними середовищами, включаючи зріджений газ, гас, дизельне паливо та інші рідини.
Q1: Чому не працює багатоступінчастий насос для скрапленого газу?
A1: Перевірте двигун і перевірте корпус насоса на предмет заклинювання (сторонні предмети або незбалансовані стяжні болти).
Q2: Чому багатоступінчастий насос для скрапленого газу сильно вібрує?
A2: Перевірте центрування між двигуном і насосом – перевірте кріпильні гайки та узгодженість висоти центру.
Q3: Як усунути витік із багатоступінчастого насоса для скрапленого газу?
A3: Перевірте механічне ущільнення (пошкодження або неправильна висота – стандартні 2,5 мм±0,5 мм) і перевірте ущільнювальні кільця на предмет зносу.
