Багатоступінчастий насос для зрідженого нафтового газу

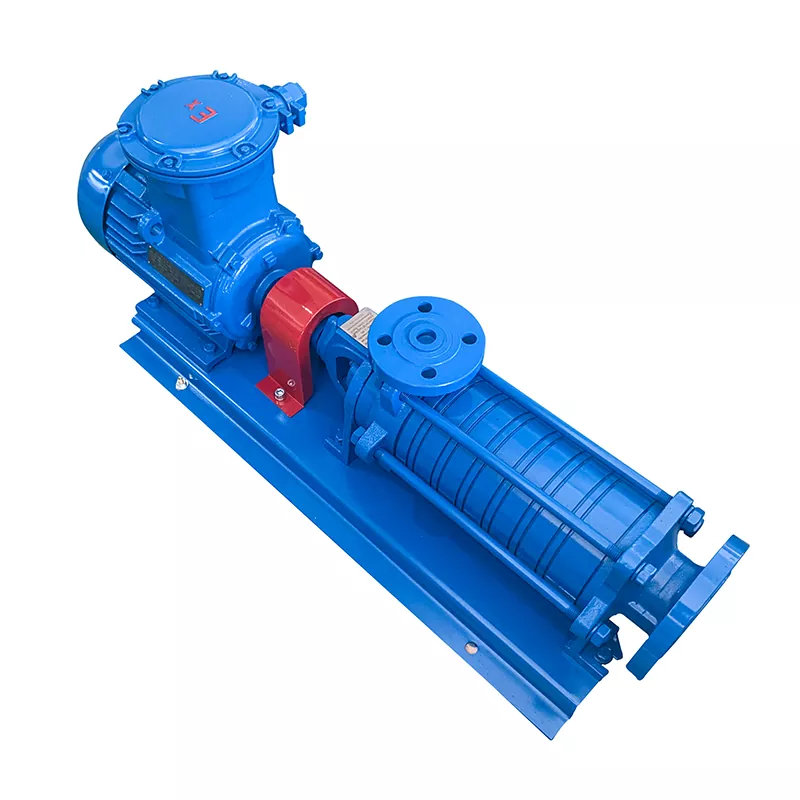

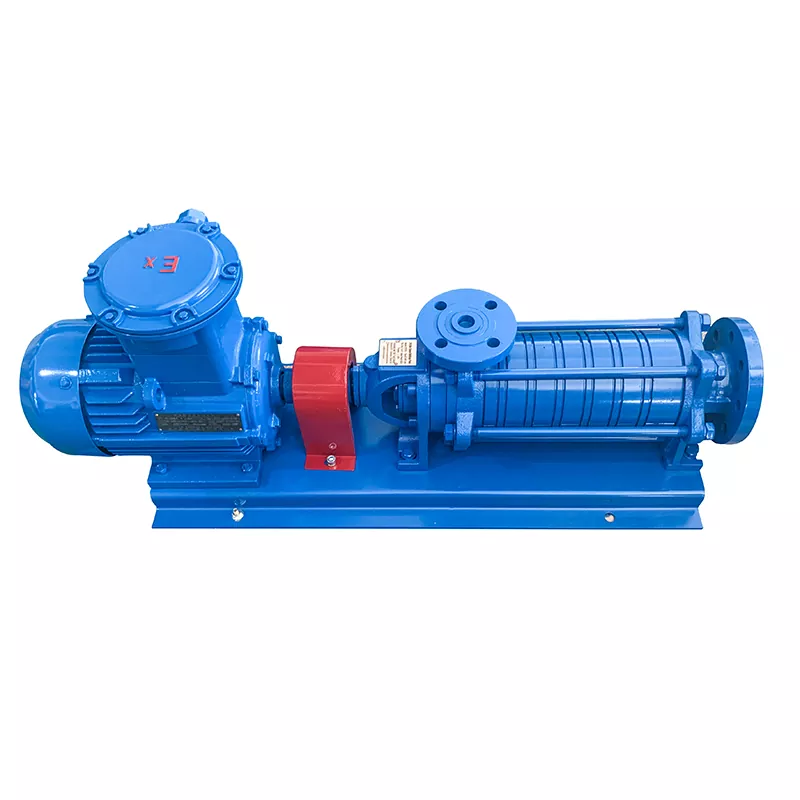

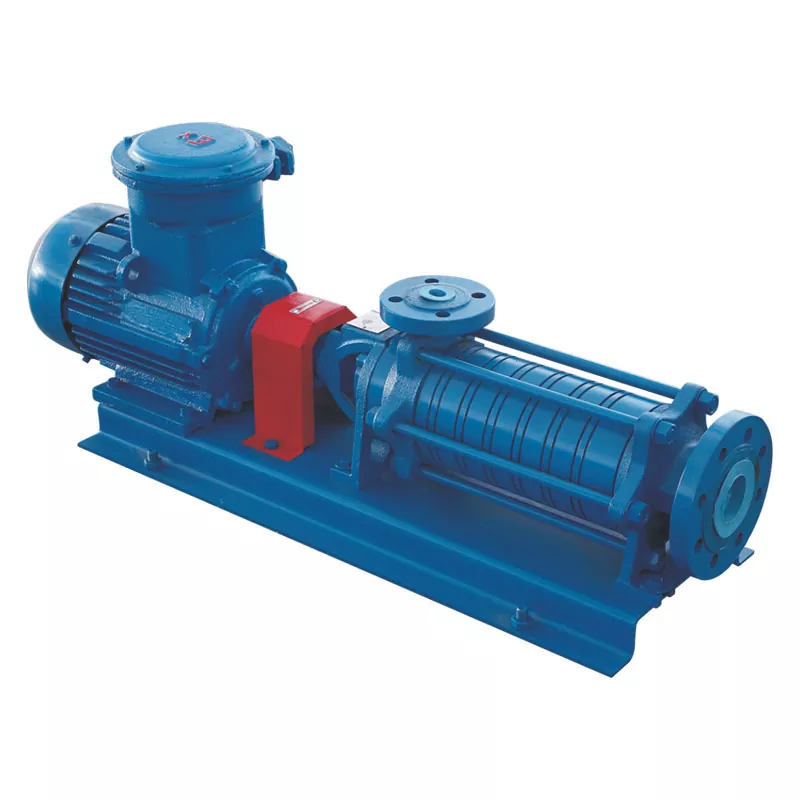

Багатоступінчастий насос для зрідженого нафтового газу являє собою відцентровий проточний насос з горизонтальним виконанням і 6 ступенями. Він приймає механічне ущільнення без зовнішнього охолодження. Оснащений турбіною попереднього стиснення на кінці всмоктування, цей багатоступінчастий насос для зрідженого нафтового газу чудово працює за умов низького NPSH, пропонуючи високу швидкість потоку та високий тиск.

Насос складається з чотирьох основних компонентів: опорної секції, приводної секції, підшипників і ущільнювальних компонентів. Опорна секція використовує стяжні болти для затискання опорної рами вхідного отвору, передньої направляючої втулки лопатки, перегородки напрямної лопатки, задньої направляючої втулки лопатки, випускного з’єднувача, кінцевої кришки випускного отвору та опорної рами вихідного отвору разом для формування робочої камери. Секція приводу складається з ведучого вала, крильчатки переднього ступеня, мідної крильчатки та паралельної шпонки – вал приводить в рух крильчатку через шпонку для створення відцентрової сили. Підшипники включають втулкові підшипники передньої направляючої лопатки, упорні кулькові підшипники в одному напрямку та підшипники кочення. Ущільнювальні компоненти складаються з ущільнювальних кілець і механічних ущільнень. Параметр наступний.

Структурна особливість

Цей багатоступінчастий насос для зрідженого нафтового газу має горизонтальну конструкцію з 6-ступеневими робочими колесами, що забезпечує високий напір і велику продуктивність. Механічне ущільнення не вимагає додаткової системи охолодження, що спрощує встановлення та обслуговування. Турбіна попереднього стиснення на кінці всмоктування ефективно знижує вимоги до NPSH, забезпечуючи стабільну роботу навіть за поганих умов всмоктування. Завдяки компактній конструкції та плавній роботі цей багатоступінчастий насос для зрідженого нафтового газу підходить для безперервної роботи у важких умовах.

Додатки

Цей багатоступінчастий насос для зрідженого нафтового газу підходить для наповнення балонів, перекачування зрідженого газу з наземних резервуарів для зберігання, а також для завантаження та розвантаження автоцистерн. Він працює з різними середовищами, включаючи зріджений газ, гас, дизельне паливо та інші рідини.

Запобіжні заходи

1. На вході насоса необхідно встановити сітчастий фільтр 100 меш або дрібніший, щоб запобігти потраплянню сміття та спричиненню пошкоджень.

2. Перед запуском насос необхідно заправити – все повітря має бути видалено, а насос заповнений рідиною. Недотримання цієї вимоги призведе до перегріву, вібрації та сухої роботи, що може пошкодити насос або призвести до виходу з ладу обладнання.

3. Перед запуском необхідно перевірити напрямок обертання двигуна.

4. Уникайте тривалої роботи із закритим випускним клапаном, оскільки це скоротить термін служби насоса.

FAQ

Q1: Чому багатоступінчастий насос не працює?

A1: Перевірте двигун. Якщо все гаразд, перевірте корпус насоса на наявність сторонніх предметів або незбалансованого натягу на 6 стяжних болтах.

Q2: Чому насос сильно вібрує під час роботи?

A2: Перевірте вирівнювання між двигуном і насосом – перевірте вирівнювання кріпильних гайок і узгодженість висоти центру.

Q3: Як усунути витік із багатоступінчастого насоса?

A3: Перевірте механічне ущільнення (пошкодження або неправильна висота) і огляньте корпус насоса (тріщини або зношені ущільнювальні кільця).
