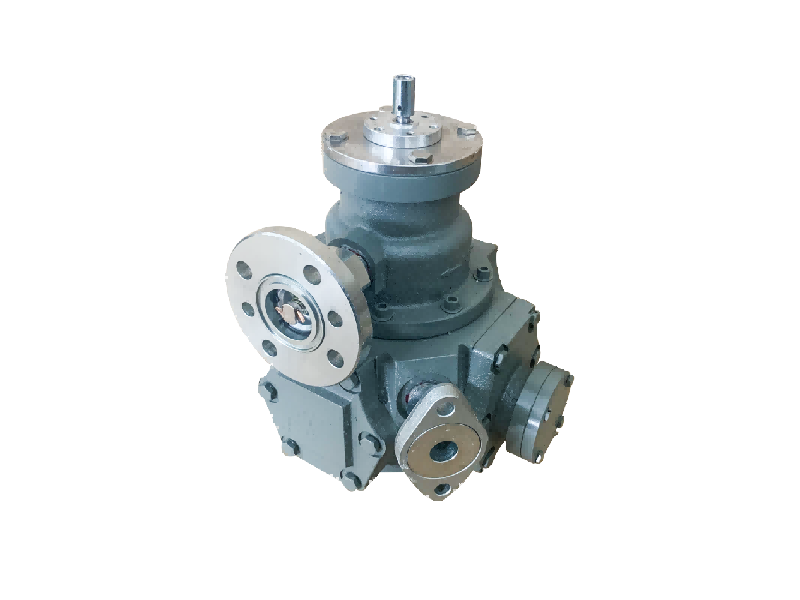

ЯдроLPGFM1 витратомір- закрита циліндрична оболонка. Оболонка, встановлена всередині вільного обертання навколо центральної осі циліндричного барабана, барабан променевим лезом, розділеним на три -чотири незалежні газові камери (або "відро"). Кожна камера має прямі відкриття щілини у внутрішній стінці (біля центральної осі) та у зовнішній стінці (біля корпусу): внутрішнє відкриття служить входом до вимірювальної камери камери, а зовнішнє отвір служить виходом камери. Корпус LPGFM1 наповнюється приблизно половиною об'єму води або олією з низькою в'язкістю як герметична рідина, так що нижня половина ротора занурена в рідину. Цей метод герметизації рідини є ключовою особливістю витратового потоку, який замінює механічну герметизацію традиційного об'ємного витратоміра та досягає унікальної роботи без витоку.
Газ з впускного потоку в робочий процес є таким:
надувний етап: газ спочатку в струм у певному положенні газової камери (наприклад, камера). У цей час камера внутрішнього входу просто піддавалася поверхні рідини, і вхід, з'єднаний з газом, почав заповнювати камеру. У той же час, інша камера (наприклад, камера В) заповнена газом, а її внутрішні та зовнішні отвори герметизуються поверхнею рідини, утворюючи закритий простір для відра - камеру вимірювання. Третя камера (наприклад, камера C) має зовнішню розетку, що піддається впливу поверхні рідини і починає виводити газ до випуску лічильника.
Привід і обертання: Коли газ продовжує заповнювати камеру, обертовий циліндр піддається незбалансованій силі, керованій вхідним тиском і починає обертатися проти годинникової стрілки навколо його центральної осі (напрямок обертання залежить від конструкції і показаний проти годинникової стрілки).
У той же час камера A обертається до початкового положення камери B, а її внутрішні та зовнішні отвори герметизовані рідкою поверхнею, утворюючи нову камеру вимірювання. Таким чином, кожна камера зазнає циклу: інфляція → утворення герметичної камери → вихлоп → скидання при зануренні.
Основа об'ємного вимірювання: Ключовим моментом є те, що для кожної обертання барабана об'єм газу, що дорівнює "кількості камер × об'єм окремих камер" проходить через лічильник. Наприклад, у випадку чотирикамерного ротора одна революція у чотирьох разів перевищує об'єм камер. Кількість обертання циліндра передається на зовнішній індикатор підрахунку (наприклад, механічний лічильник або електронний датчик) через механізм передач, який може точно додати загальний об'єм газу, що проходить через вимір.
Листметр LPGВ силу свого принципу герметизації рідини, унікальний клас неминучого об'ємного потоку. Характеристики його помилок (такі як лінійність, повторюваність) та інші покладаються на механічну герметизацію об'ємного витратового про витратомечата (наприклад, колесо поясу, мембрана) має значну різницю, як правило, з відмінною точністю, точність вимірювання до рівня до 0,2 до 0,5. Однак принцип експлуатації також приносить конкретні обмеження:
Обмеження діапазону потоку: Для того, щоб рідина може бути ефективно герметична в газовій камері, і газ може бути плавно розряджена, не викликаючи жорстоких коливань у рівні рідини або входження рідини, обертова швидкість обертового обертового циліндра не може бути занадто швидкою. Це безпосередньо обмежує максимально вимірювану швидкість потоку. Тому лічильники потоку LPGFM1 в основному підходять для точного вимірювання невеликих потокових газів, що зазвичай використовуються в лабораторіях, стандартній калібруванні лічильників, невеликого моніторингу потоку спеціальних процесів та інших сценаріїв.
Вимоги до сумісності газу: Газ, який слід вимірювати, не повинен розчинятися в герметичній рідині всередині витратового проміжку, а також не може мати хімічну реакцію або взаємодію з герметичною рідиною. Якщо цього не зробити, це може призвести до помилок вимірювання (наприклад, невеликі показання обсягу через розчинення газу), зміни в природі рідини або навіть пошкодження лічильника. Вибір відповідної герметичної рідини (вода, нафта або інша інертна рідина) є важливим для точного вимірювання певного газу.
Інші міркування: лічильник повинен бути встановлений горизонтально, а рівень рідини потрібно підтримувати на вказаній позначці при використанні. Зміни температури навколишнього середовища можуть призвести до зміни об'єму герметичної рідини та потребують уваги чи компенсації. Хоча вони високоточні, вони зазвичай мають відносно великі розміри та вагу і потребують регулярного обслуговування рівня та чистоти рідини.
Підводячи підсумок, витоки LPG з високою точністю, без витоку та інтуїтивного принципу, займають важливу позицію в галузі загального обсягу вимірювання невеликих потокових газів, але потрібно суворо дотримуватися їх застосовних діапазонів потоку та вимогами сумісності рідини.
