Витратомір з реєстратором

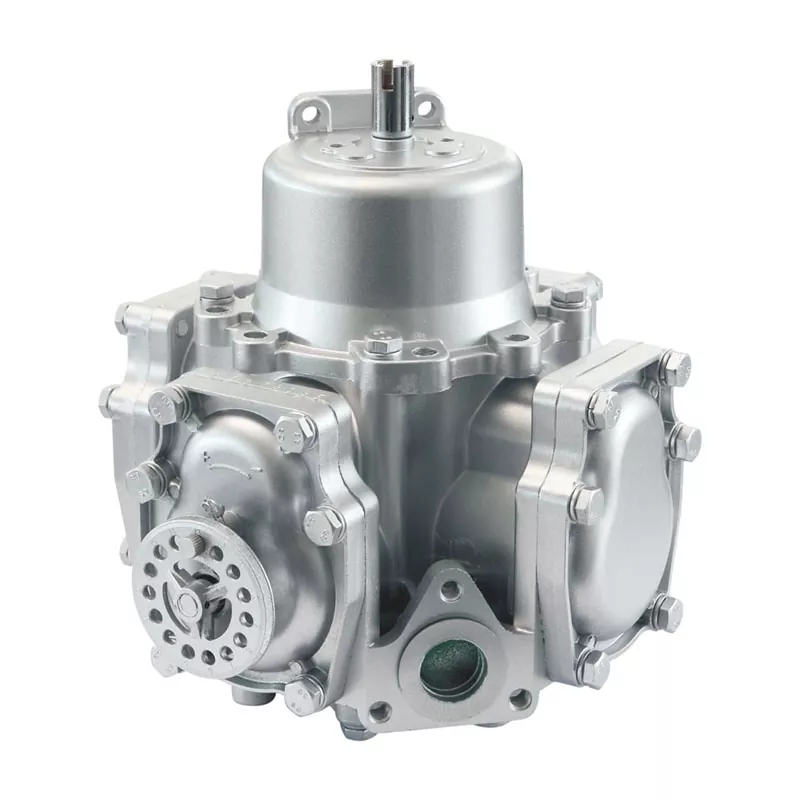

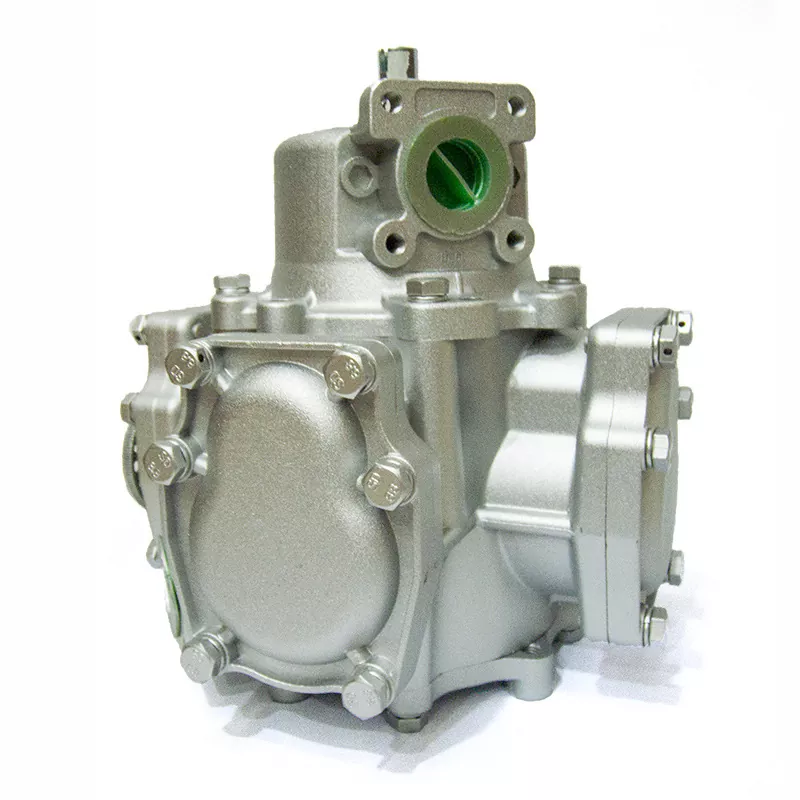

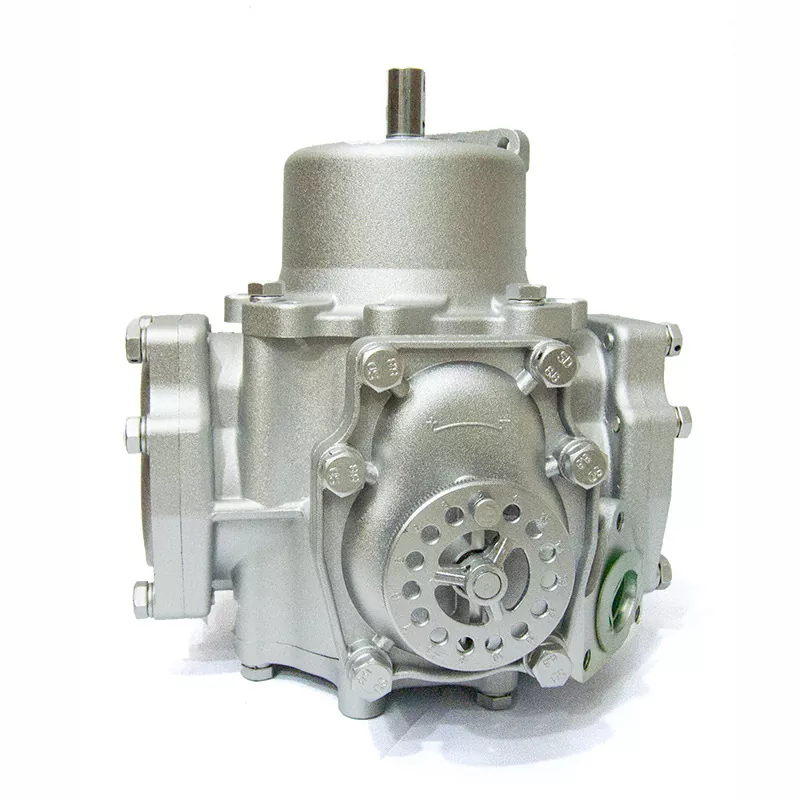

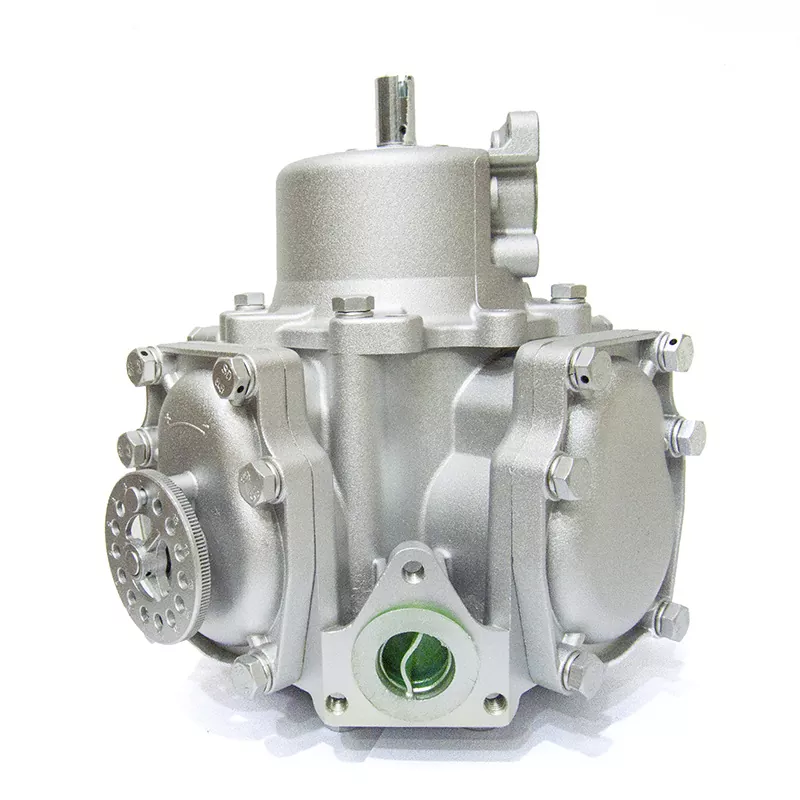

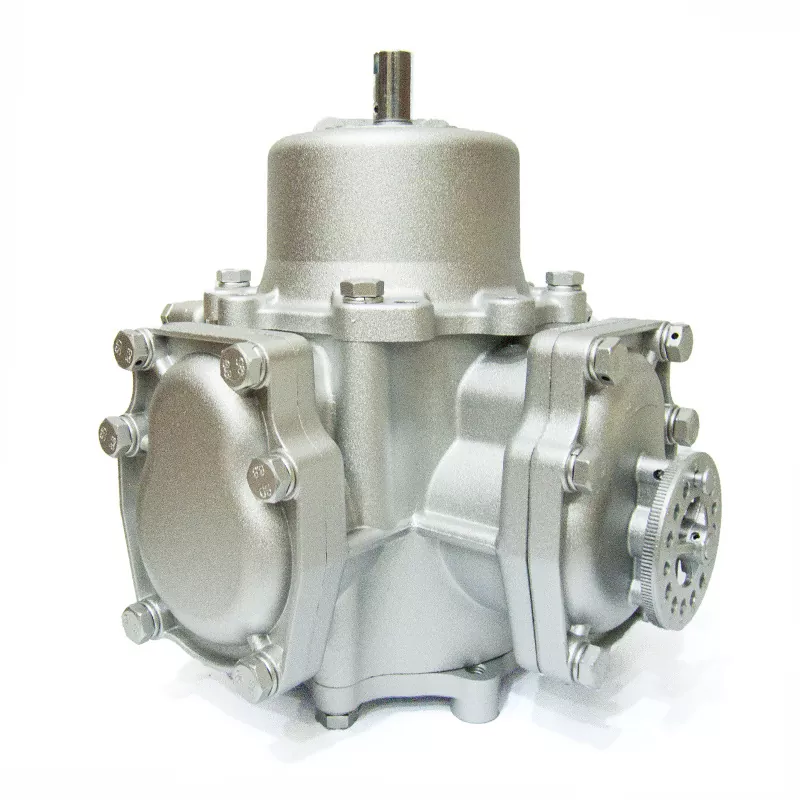

Будучи компонентом витратоміра з реєстратором, витратомір FM4B спеціально розроблений як допоміжний компонент для ТРК. Він складається з чотирьох симетрично розташованих поршнів, які випускають рівно 0,5 літра масла за повний цикл. Супровідний механічний лічильник MJ4 має зручний для читання дисплей з великими цифрами, а його повністю механічна трансмісія робить всю систему компактною, простою в експлуатації, зручною в обслуговуванні, безпечною та надійною. Конструктивно FM4B використовує технологію обмеження шатуна, що забезпечує високу точність вимірювання, тривалий термін служби та новий зовнішній вигляд. Цей продукт підходить для заправки гасом, дизелем, бензином і сумішевим паливом.

Параметр продукту (специфікація FM4B):

Особливість

Витратомір із реєстратором складається з FM4B і MJ4. Витратомір FM4B складається з корпусу перетворювача, верхньої кришки, колінчастого вала, шатунів, поршнів, розподільного клапана, сідла розподільного клапана та пристрою регулювання. Усі матеріали, вибрані для конструкції, відповідають чинним стандартам.

MJ4 оснащений дисплеєм із великими цифрами, що значно покращує читабельність, а використання нових матеріалів забезпечує оптимальну надійність під час високошвидкісного підрахунку. Він оснащений маховичком скидання на нуль за годинниковою стрілкою, 8-значним сумарним акумулятором без можливості скидання та 5-значним дисплеєм цілого числа плюс 1 десяткова цифра з одноразовим відліком із максимальним одноразовим показанням 99 999,9. Одиничний відлік можна вручну скинути до нуля, повернувши маховичок скидання нуля. Деякі деталі виготовлені з конструкційного пластику для продовження терміну служби. Одиницю вимірювання (літр/галон) можна змінити, просто замінивши шестерню, що робить її придатною для відображення вимірювань промислових витратомірів у різних областях. Один оберт карданного валу видає дозований об'єм 5,44 літра.

застосування

Для послуг із заправки гасом, дизелем, бензином і змішаними видами палива, а також для різноманітних промислових витратомірів.
